Đầu nối nhanh dây khí nén thường SF+PF

Đầu nối nhanh khí nén thường SF + PF là bộ kết nối chuyên dụng cho hệ thống dẫn khí, giúp liên kết dây hơi với thiết bị và thuận tiện khi cần tháo lắp trong quá trình vận hành. Sản phẩm sử dụng cấu tạo dạng nối siết ống, gồm các phiên bản SF20 + PF20, SF30 + PF30 và SF40 + PF40, tương ứng với những kích thước dây hơi phổ biến 5x8mm, 6.5x10mm và 8x12mm. Với cơ cấu nối nhanh và thiết kế gọn, bộ nối phù hợp sử dụng tại gara, xưởng cơ khí, khu vực bảo trì cũng như các hệ thống khí nén trong sản xuất.

Đặc điểm đầu nối nhanh dây khí nén thường SF+PF

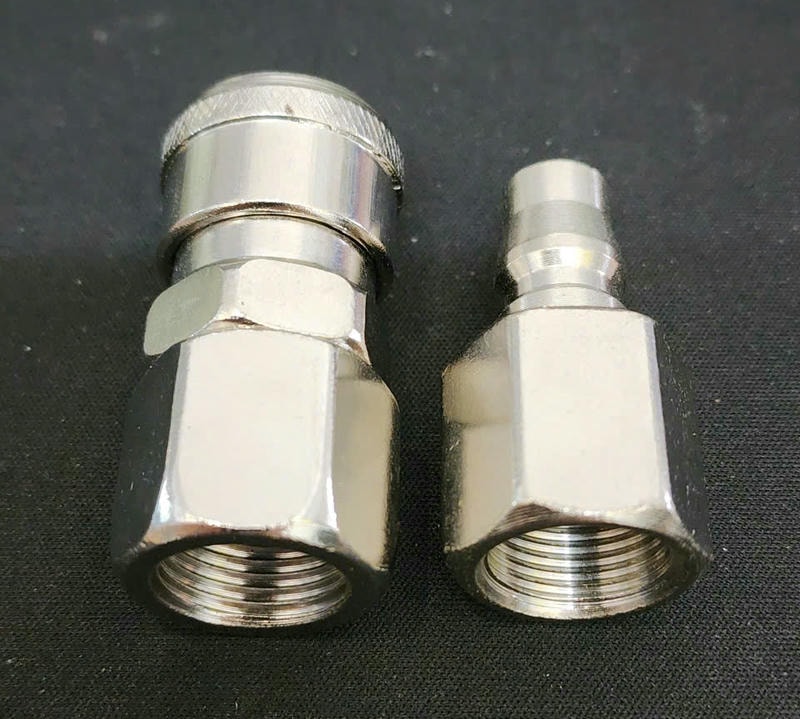

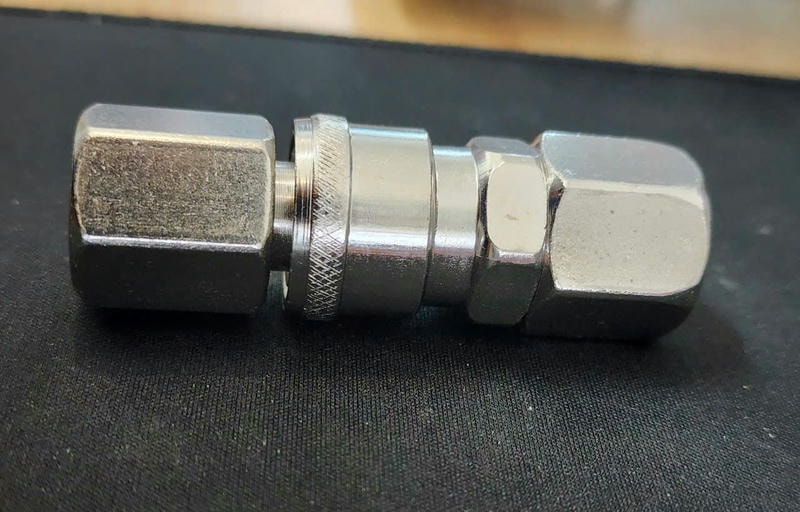

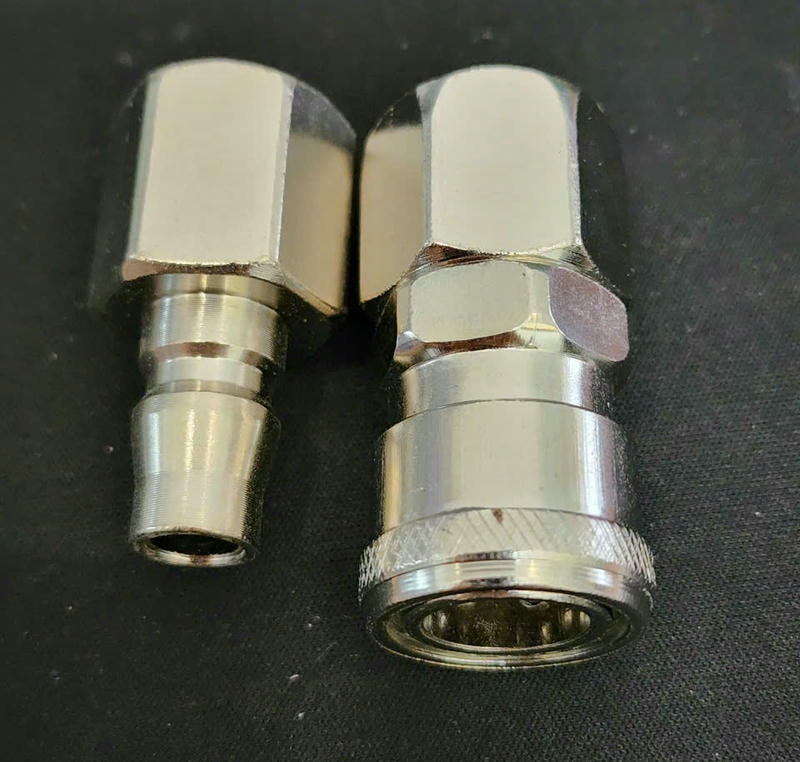

- Thiết kế dạng bộ nối SF + PF: Sản phẩm gồm hai đầu nối được thiết kế để ghép thành một cặp kết nối nhanh. Cấu tạo này giúp tạo điểm liên kết giữa đường dây hơi và thiết bị sử dụng khí, đồng thời thuận tiện cho việc tháo rời khi cần thay thế hoặc bảo trì.

- Kết nối nhanh, thao tác thuận tiện: Cơ chế nối nhanh giúp người dùng thực hiện thao tác kết nối và tháo rời trong thời gian ngắn. Đây là đặc điểm hữu ích tại những vị trí thường xuyên thay đổi dụng cụ hoặc cần ngắt đường khí để bảo dưỡng thiết bị.

- Dạng nối siết ống dễ lắp đặt: SF + PF được thiết kế để siết trực tiếp với dây hơi có kích thước tương ứng. Các phiên bản 5x8mm, 6.5x10mm và 8x12mm giúp người dùng lựa chọn bộ nối phù hợp với đường kính dây đang sử dụng.

- Thân đầu nối nhanh dây khí nén này làm từ hợp kim: Chất liệu hợp kim mang lại kết cấu chắc chắn cho đầu nối, phù hợp với môi trường làm việc của hệ thống khí nén. Khi lắp đặt và sử dụng đúng kỹ thuật, thân nối có khả năng duy trì hình dạng ổn định trong quá trình vận hành.

- Độ khớp tốt tại vị trí kết nối: Các chi tiết được gia công để hai đầu SF và PF liên kết với nhau phù hợp. Việc lựa chọn đúng kích thước, lắp dây đúng cách và siết chặt tại vị trí nối giúp hạn chế tình trạng rò rỉ khí trong quá trình sử dụng.

- Làm việc trong điều kiện nhiệt độ từ -20°C đến +80°C: Dải nhiệt độ này đáp ứng nhiều môi trường sử dụng khí nén thông thường. Người dùng vẫn cần kiểm soát nhiệt độ thực tế và không để sản phẩm hoạt động ngoài phạm vi thông số kỹ thuật.

- Thiết kế phù hợp cho hệ thống khí nén: Kích thước nhỏ gọn và cơ chế kết nối nhanh giúp sản phẩm dễ bố trí tại các điểm cấp khí. Đây cũng là một chi tiết hữu ích trong nhóm phụ kiện cho máy nén khí, được sử dụng để hỗ trợ kết nối giữa dây hơi và thiết bị sử dụng khí.

Thông số kỹ thuật đầu nối nhanh dây khí nén thường SF+PF

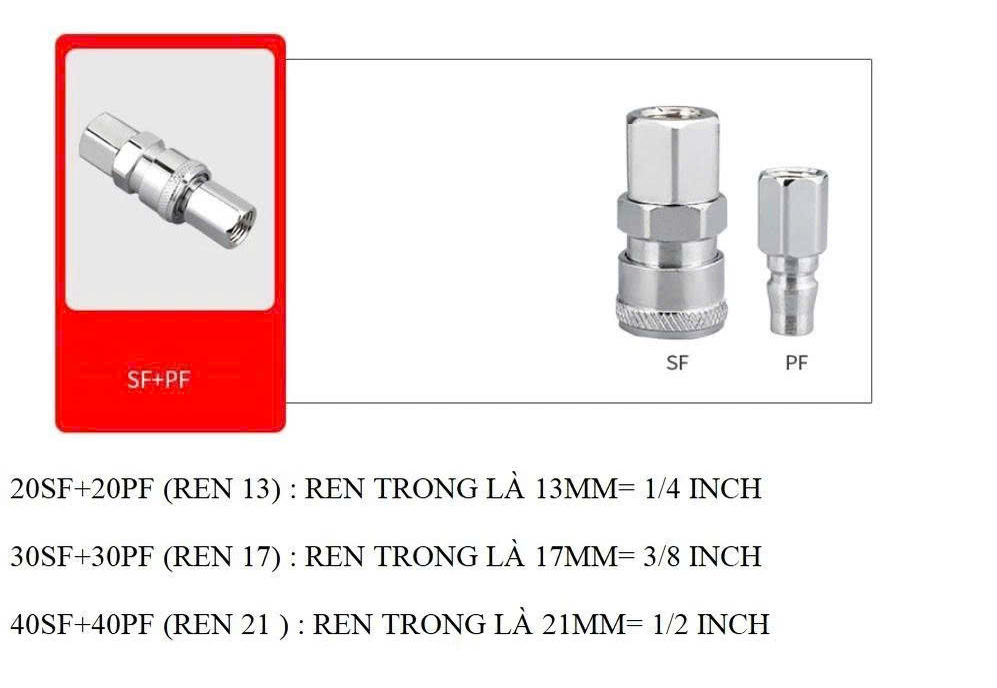

+ Dạng sản phẩm: Bộ nối siết ống SF + PF

+ Cấu tạo: 1 đầu SF + 1 đầu PF

+ SF20 + PF20: Siết ống 5x8mm

+ SF30 + PF30: Siết ống 6.5x10mm

+ SF40 + PF40: Siết ống 8x12mm

+ Chất liệu: Hợp kim

+ Môi chất sử dụng: Khí nén

+ Áp suất làm việc: 15 MPa

+ Áp suất khí nén tối đa: 20 MPa

+ Nhiệt độ làm việc: -20°C đến +80°C

+ Xuất xứ: Trung Quốc

Ứng dụng

- Đầu nối nhanh SF + PF được sử dụng để tạo các điểm kết nối nhanh trong hệ thống khí nén, đặc biệt tại những vị trí cần thường xuyên tháo lắp dây hoặc thay đổi thiết bị. Cấu tạo dạng nối siết ống cho phép kết nối với dây hơi có kích thước phù hợp, sau đó đưa vào hệ thống thông qua cơ chế ghép nối của bộ SF + PF.

- Tại gara ô tô và tiệm sửa chữa xe máy, sản phẩm có thể được sử dụng cho các đường khí cấp đến súng xiết bulong, súng phun sơn, máy bắn đinh và các dụng cụ khí nén khác. Khi cần chuyển sang một thiết bị khác, cơ cấu nối nhanh giúp kỹ thuật viên thao tác thuận tiện mà không phải tháo toàn bộ đường dây.

- Trong xưởng cơ khí và khu vực bảo trì, SF + PF có thể được bố trí tại các vị trí cấp khí cho thiết bị cầm tay. Ba quy cách siết ống 5x8mm, 6.5x10mm và 8x12mm giúp lựa chọn đầu nối dựa trên kích thước dây hơi thực tế, từ đó thuận tiện hơn trong quá trình lắp đặt và thay thế.

- Trong hệ thống sản xuất và nhà xưởng, bộ nối có thể được sử dụng tại các điểm cấp khí cần kết nối thiết bị linh hoạt. Sản phẩm có thể kết hợp với dây hơi, van, bộ chia và các khớp nối nhanh dây khí nén khác để hình thành hệ thống dẫn khí phù hợp với nhu cầu sử dụng.

- Khi lựa chọn SF + PF, cần xác định chính xác kích thước dây hơi trước khi lắp đặt. Việc sử dụng đúng quy cách, cố định dây chắc chắn và vận hành trong phạm vi áp suất, nhiệt độ cho phép sẽ giúp mối nối hoạt động ổn định và hạn chế các vấn đề phát sinh trong quá trình sử dụng.

Lưu ý khi sử dụng

- Chọn đúng kích thước: Xác định kích thước dây hơi trước khi mua và lắp đặt. SF20 + PF20 dùng cho dây 5x8mm, SF30 + PF30 dùng cho dây 6.5x10mm và SF40 + PF40 dùng cho dây 8x12mm.

- Lắp dây đúng kỹ thuật: Đưa dây hơi vào đúng vị trí siết, đảm bảo dây được cố định chắc chắn và không bị lệch, gập hoặc xoắn tại điểm kết nối.

- Kiểm tra độ kín trước khi vận hành: Sau khi lắp xong, nên cấp khí ở điều kiện phù hợp và kiểm tra toàn bộ mối nối. Nếu phát hiện rò khí, cần ngắt nguồn và kiểm tra lại vị trí lắp đặt.

- Không vượt quá thông số cho phép: Sử dụng sản phẩm trong phạm vi áp suất và nhiệt độ được công bố, tránh vận hành vượt quá 15 MPa áp suất làm việc hoặc ngoài dải nhiệt độ -20°C đến +80°C.

- Ngắt nguồn khí trước khi tháo: Luôn khóa nguồn cấp và xả áp suất còn lại trong đường ống trước khi tháo SF + PF để tránh khí nén thoát ra đột ngột.

- Kiểm tra định kỳ: Thường xuyên kiểm tra thân đầu nối, cơ cấu ghép nối và vị trí dây hơi. Nếu phát hiện nứt, biến dạng, hư hỏng hoặc mối nối không còn chắc chắn, nên thay mới.

- Giữ sạch đầu nối: Không để bụi bẩn, mạt kim loại hoặc tạp chất lọt vào bên trong đầu SF và PF vì có thể ảnh hưởng đến khả năng kết nối và độ kín của hệ thống.

- Sử dụng đúng môi chất: Sản phẩm được thiết kế cho khí nén. Không sử dụng với môi chất khác nếu chưa kiểm tra khả năng tương thích của vật liệu và thông số kỹ thuật.
